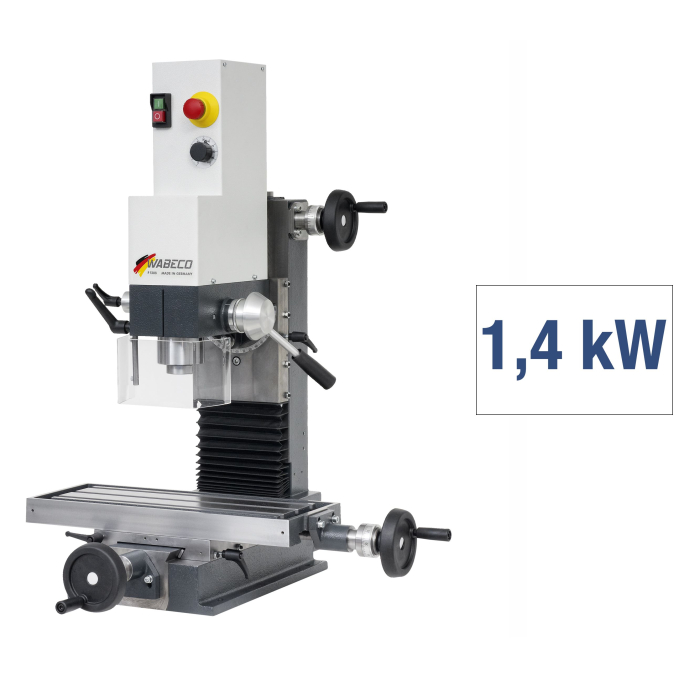

Wabeco fresemaskin F1200 1400W

Helt siden Walter Blombach startet produksjon av metallmaskiner i smia i 1885, har fokuset vært det samme: Små maskiner med best mulig kvalitet og presisjon. Maskinene er egnet for forskning og undervisning, produktutvikling, småproduksjon, børsemakere m.fl.

Generelt:

• Fresen er også velegnet som bormaskin, takket være spindel med justerbart dybdeanslag
• Spesielt sterk søyle pga. innvendige diagonale forsterkningsribber
• Fresehodet kan tiltes 90° i begge retninger
• Verktøy kan demonteres fra spindelen uten bruk av borkiler e.l.
• Ekstremt stillegående pga. moderne elektronisk drivsystem

Standard utstyr:

• Verktøyholder MT2. Kan økes til MK3/ISO30 som tilvalg.

Koordinatbord:

• Bordstørrelse 450 x 180 mm.
• Vandring X-akse: 260 mm.
• Vandrin Y-akse: 150 mm.
• Vandring Z-akse: 280 mm.

Motor:

• 230 V, 50/60 Hz
• 1,4 kW, 140 - 3000 o/min
• Enfasemotor med trinnløs turtallsregulering og permanent turtallsovervåking/-justering
• Overbelastningsvern
• Konstant dreiemoment gjennom hele turtallssområdet

Spindel:

• Spindelen er opphengt i justerbare lagere festet i overdimensjonert pinol
• Høyt dreiemoment selv i det laveste hastighetsområdet, f.eks. for maskinering av harde materialer
• Bred tannrem mellom motor og verktøyspindel sikrer glippfri drift og jevn gange

Svalehaleføring:

• Trinnløst justerbar i alle akser for å eliminere slark
• To trekkspillbelger for å beskytte svalehaleføringe

Garanti:

• 5 års garanti - garantien dekker ikke deler som er utsatt for slitasje
• Tilgjengelighet av reservedeler garantert også etter garantiperioden

TEKNISKE DATA

Arbeidsområde:

• Vandring X-akse: 260 mm.
• Vandring Y-akse: 150 mm.
• Vandring Z-akse 280 mm.
• Spindelslag: 55 mm.
• Avstand fresebord - spindel: Min. 100 mm. maks. 380 mm.
• Avstand spindel - søyle: 185 mm.

Maskinpresisjon:

• Maskinpresisjon i henhold til DIN 8615
• Rundløpsnøyaktighet for verktøyspindelen: 0,01 mm.

Motor:

• 230 V, 1-fas 50/60 Hz 1,4 kW
• Elektronisk trinnløst turtall: 140 - 3000 o/min.
• Driftselektronikk med flerfeilovervåkingskrets

Mateskruer:

• Spillfritt justerbare trapesformede gjengespindler i alle akser, doble justerbare bronsemuttere. Kan leveres med kulleskruer mot pristillegg.
• Avlesningsnøyaktighet for skalaringene: 0,05 mm.

Verktøyspindel:

• Verktøyholder MT2 med M10 gjenger.

Søyle og koordinatbord:

• Produsert i støpejern med diagonale forsterkningsribber
• Arbeidsbord: 450 x 180 mm.
• Antall T-spor: 3 stk.
• Bredde på T-spor: 12 mm.
• Senteravstand mellom T-spor: 50 mm.
• Finmating på Z-aksen

Fresehode:

• Fresehodet kan tiltes i begge retninger: 90° (-90° til +90°)
• Vinkelposisjon avleses enkelt pga. stor skala
• Vertikal posisjon kan forhåndsinnstilles ved hjelp av en herdet og slipt konisk indekstapp
• Beskyttelsesdeksel foran spindel
• Spindel med justerbart boredybdeanslag
• Avlesningsnøyaktighet spindelslag: 0,1 mm.

Mål og vekt:

• Dimensjoner uten emballasje: B655 x D625 x H670 mm.
• Vekt uten emballasje 85 kg.

Deklarasjon av støynivå i henhold til DIN EN ISO 3744

Emisjonslydtrykknivå på arbeidsplassen

• Ved 50 % =66,8 dB(A)
• Ved 100 % =66,7 dB(A)

Lydeffektnivå

• Ved 50 % =73,7 dB(A)
• Ved 100 % =79,1 dB(A)
• Ved et emisjonslydtrykknivå fra 80 dB (A) og over på arbeidsplassen kreves hørselvern
