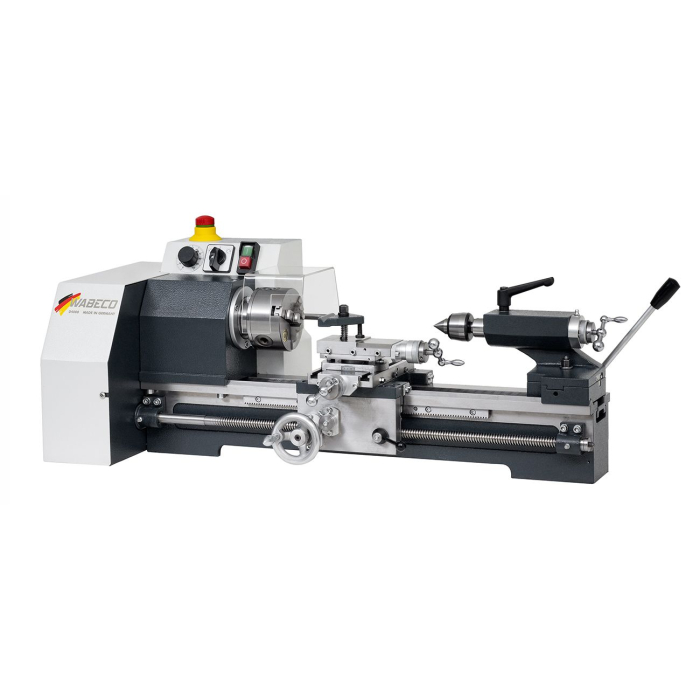

Wabeco dreiebenk D4000 Ø 125 mm

kr 58 135,00 kr 46 508,00
In stock
SKU
WAB10401

   Frequently Asked Questions and Answers


Helt siden Walter Blombach startet produksjon av metallmaskiner i smia i 1885, har fokuset vært det samme: Små maskiner med best mulig kvalitet og presisjon. Maskinene er egnet for forskning og undervisning, produktutvikling, småproduksjon, børsemakere m.fl.

Viktige trekk ved Wabeco:

  • Svært sterk vange i diagonalt ribbet støpejern
  • Induktivherdede og slipte prismevanger
  • Ekstremt stillegående kjøring på grunn av moderne elektronisk justerbar drivteknologi

Standard utstyr:

  • 3-bakkchuck Ø 125 mm
  • Gjengemating
  • Høyre- og venstregange
  • Drevsett for metriske 0,25 - 7,0 mm og tomme 10 - 40 TPI gjenger
  • 2 automatiske matehastigheter 0,085 og 0,16 mm/omdreininger

Arbeidsområde:

  • Senteravstand: 350 mm.
  • Spindelhøyde: 100 mm.
  • Arbeidsstykkets diameter: Maks. 200 mm
  • Spindelboring: 20 mm..

Motor:

  • 230 V, 50/60 Hz
  • 1,4 kW, 30 - 2300 U/min
  • Enfasemotor med kontinuerlig turtallsovervåking
  • Overbelastningsvern
  • Trinnløst variabelt turtall
  • Konstant dreiemoment gjennom hele hastighetsområdet

Garanti:

  • 5 års garanti - garantien dekker ikke deler som er utsatt for slitasje
  • Tilgjengelighet av reservedeler garantert også etter garantiperioden



TEKNISKE DATA

Arbeidsområde:

  • Senteravstand: 350 mm.
  • Senterhøyde: 100 mm.
  • Spindelboring: 20 mm.
  • Dreiediameter over tverrsleide: 120 mm.
  • Dreiediameter over vange: 200 mm.
  • Vangebredde: 120 mm

Maskinpresisjon:

  • Maskinpresisjon ihht. DIN 8606
  • Rundløpsnøyaktighet spindel: 0,005 mm
  • Sylindrisk dreiing 100 mm.: Avvik 0,01 mm
  • Sylindrisk dreiing med bakdokke, 300 mm mellom spissene: Avvik 0,015 mm.

Motor:

  • 1400W 230 V, 50/60 Hz 1-fas
  • Elektronisk trinnløs turtallsregulering: 30 - 2300 o/min

Drivteknologi:

  • Spindelelektronikk med flerfeilovervåkingskrets

Spindelhus:

  • Hus produsert av grått støpejern:
  • V-formet spor: Håndskrapet
  • Spindelen er opphengt i to justerbare koniske DIN presisjonsrullelager:
  • Mellomgir mellom hovedspindel og drivverk:
  • Høyt dreiemoment selv i det lavere hastighetsområdet
  • Hovedspindelboring: Ø 20 mm.
  • Spindelkon: MK3
  • Hovedspindelnese Ø 70 mm.: i henhold til DIN 6350

Bakdokke med hurtigjustering:

  • Sideveis justering av bakdokkens øvre del: ± 10 mm
  • Kon bakdokke: MK2
  • Lengde bakdokkhylse: 45 mm.
  • Avlesningsnøyaktighet: 0,1 mm.

Sleider:

  • Universelt justerbar
  • Svalehaleføringer: justerbare uten spill
  • Avlesningsnøyaktighet for skalaringene: 0,05 mm
  • Vandring tverrsleide: 100 mm
  • Vandring supportsleide: 50 mm
  • Supportsleide kan roteres: 360°
  • maks. høyde på dreieverktøy: 16 mm
  • Sponskraper hindrer at smuss og spon trenger inn i føringene

Gjengemating (standard):

  • Med mateskrue og drevbytte
  • Vender for venstre- og høyregjenger
  • Automatisk lengdemating: 0,085 og 0,16 mm/omdr.
  • Drevsett for gjengeskjæring: metrisk 0,25 - 7,0 mm, tommer 10 - 40 TPI

Overbelastningsclutch:

  • På hovedspindel og spindeldriften for å unngå skade på matesystemet

Mål og vekt:

  • Maskinmål uten emballasje: B860 x D400 x H370 mm.
  • Vekt uten emballasje: 71 kg


Med forbehold om tekniske endringer



Deklarasjon av støynivå i henhold til DIN EN ISO 3744

Emisjonslydtrykknivå på arbeidsplassen:

  • Ved 50 % =70,3 dB(A)
  • Ved 100 % =78,2 dB(A)

Lydeffektnivå:

  • Ved 50 % =76,8 dB(A)
  • Ved 100 % =86,6 dB(A)

Ved et emisjonslydtrykknivå fra 80 dB (A) og over på arbeidsplassen kreves hørselvern

Mer informasjon
Fraktvekt 1.000000
Frakt lengde (cm) 120
Frakt bredde (cm) 50
Frakt høyde (cm) 50
Produsent Wabeco
